MessagePosté le: Jeu 13 Fév 2014 - 22:29    Sujet du message: Pédalier MIDI pour accordéoniste utilisant le Pa600, Pa900 ou Pa3x Répondre en citant

Bonjour les accordéonistes

Voici le petit dernier des accessoires que je viens de réaliser pour Pa600, Pa900 ou Pa3x.

C'est un pédalier MIDI destiné principalement aux accordéonistes.

24 boutons poussoirs à pied destinés à commander 24 fonctions MIDI élémentaires d'un clavier Pa.

- Start / Stop
- Variation 1
- Variation 2
- Variation 3
- Variation 4
- Mode "ensemble"
- Intro (une seule intro à choisir parmi les 3)
- Fill 1
- Fill 2
- Fill 3
- Fill 4
- Break
- Ending (un seul ending à choisir parmi les 3)
- STS 1
- STS 2
- STS 3
- STS 4
- Volume - main droite accordéon (diminution du volume)
- Volume + main droite accordéon (augmentation du volume)

Cinq fonctions particulières (non Pa) sont destinées à un séquenceur gratuit bien connu et bien pratique (Van .......)

- Paroles plein écran sur LCD 15 pouces
- Départ du séquenceur
- Arrêt du séquenceur
- Diminution du tempo (Tempo -)
- Augmentation du tempo (Tempo +)

La partie électronique a été réalisée en utilisant deux micro-contrôleurs PIC 16F628A de chez Microchip (3 Euros pièce).
Pour la programmation des PICs, j'ai reçu un petit coup de main de Rémy MALLARD qui est un éminent spécialiste en la matière
et que je remercie au passage.

Il faut compter une quinzaine d'Euros pour réaliser la partie électronique (sans les boutons poussoirs à pied).

Pour ceux que cela intéresse et qui "bricolent" un peu avec les PICs Microchip, je pourrai fournir gratuitement le fichier .hex
pour la programmation des PICs ainsi que le dessin du circuit imprimé nécéssaire pour réaliser ce pédalier.

Le pédalier définitif est terminé (c'est un pédalier pour accordéoniste qui joue debout).

La photo ci-dessous donne un exemple de ce qui peut être réalisé.

Christian



_________________
Christian
Revenir en haut
Auteur Message
Publicité






MessagePosté le: Jeu 13 Fév 2014 - 22:29    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
LouGuit
Co-Administrateur du KFC 2016

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 190
Département: LANDES
Ville: MONT DE MARSAN

MessagePosté le: Jeu 13 Fév 2014 - 23:39    Sujet du message: Pédalier MIDI pour accordéoniste utilisant le Pa600, Pa900 ou Pa3x Répondre en citant

Chapeau bas Duo musette, j'adore ce genre d'initiative

Question : ce montage serait-il capable d'envoyer une note [ON/OFF] sur un canal MIDI de son choix Question

Bravo encore...
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
Auteur Message
c-musikaisne


Hors ligne

Inscrit le: 29 Avr 2008
Messages: 742
Département: 02
Ville: saint quentin

MessagePosté le: Ven 14 Fév 2014 - 01:29    Sujet du message: Pédalier MIDI pour accordéoniste utilisant le Pa600, Pa900 ou Pa3x Répondre en citant

Bonsoir Duo Musette,
Très bon et Beau travail


Bien a toi,
c-musikaisne
Revenir en haut
Auteur Message
Caro28


Hors ligne

Inscrit le: 19 Avr 2010
Messages: 2 503
Département: Eure-et-Loir
Ville: Centre

MessagePosté le: Ven 14 Fév 2014 - 08:48    Sujet du message: Pédalier MIDI pour accordéoniste utilisant le Pa600, Pa900 ou Pa3x Répondre en citant

Bonjour Christian,

Oh que c'est super, en regardant la photo on croirait des gradins d'une salle de spectacle avec les étages  Okay

Toutes mes félicitations et respect total ,  la passion est là en voici une très belle preuve

Merci beaucoup de partager ta passion de cette façon avec nous ....

Bravo, bravo, bravo
Bonne journée
Amicalement
Caro  Razz Razz
Revenir en haut
Visiter le site web du posteur
Auteur Message
Duo musette


Hors ligne

Inscrit le: 21 Avr 2011
Messages: 38
Département: 14140
Ville: Livarot

MessagePosté le: Ven 14 Fév 2014 - 09:02    Sujet du message: Pédalier MIDI pour accordéoniste utilisant le Pa600, Pa900 ou Pa3x Répondre en citant

LouGuit a écrit:

Chapeau bas Duo musette, j'adore ce genre d'initiative
Question : ce montage serait-il capable d'envoyer une note [ON/OFF] sur un canal MIDI de son choix Question

Bravo encore...

Réponse :

Bonjour LouGuit

Avec les micro-contrôleurs, on peut envoyer par MIDI toutes sortes de messages (y compris les "sysex").
J'avais été émerveillé en découvrant la puissance de ces petites "puces" à 3 Euros.

Avec 2 puces, j'ai entièrement "midifié" un accordéon acoustique Firotti.

Sur le bandeau de commande, il y a :
- 32 "program change",
- 1 "split" pour main gauche-main droite,
- 1 commande de volume midi pour la main droite,
- 1 touche "write" pour reprogrammer tout ça.

Il émet sur les canaux midi 1, 2 et 3 (main droite, basse et accords)

J'ai aussi ajouté un bouton "All notes off" car il arrive que le Widi décroche au-delà de 50 mètres

On s'amuse beaucoup avec les micro-contrôleurs

Amicalement

Christian










_________________
Christian


Dernière édition par Duo musette le Ven 21 Fév 2014 - 08:44; édité 2 fois
Revenir en haut
Auteur Message
Burnos


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 2 664
Département: Rhône
Ville: Beaujolais

MessagePosté le: Ven 14 Fév 2014 - 09:54    Sujet du message: Pédalier MIDI pour accordéoniste utilisant le Pa600, Pa900 ou Pa3x Répondre en citant

Bonjour à tous,

Belle conception Duo musette.
Très bien pensé ce pédalier.





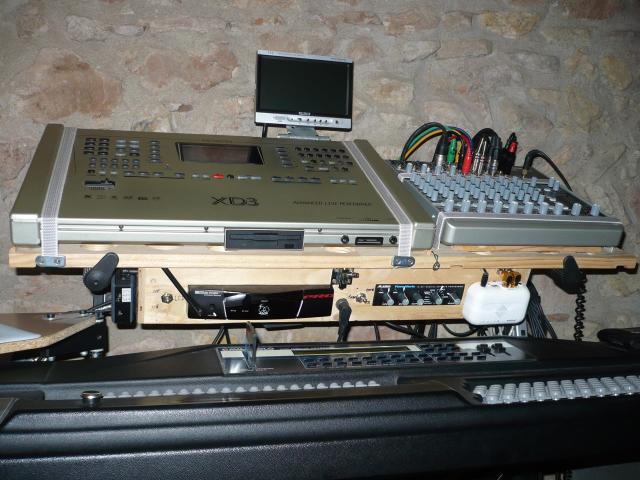

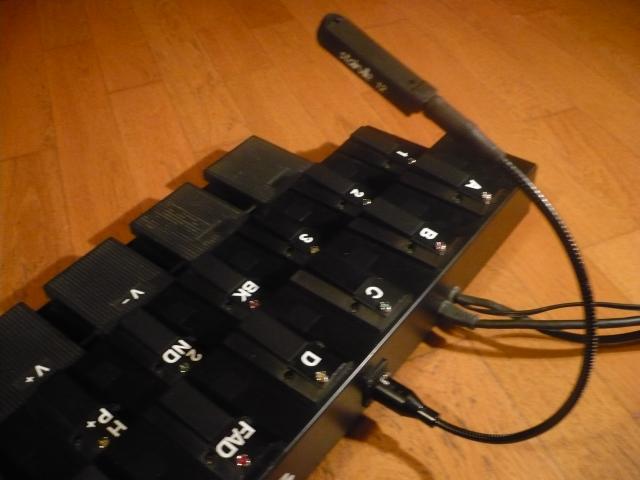

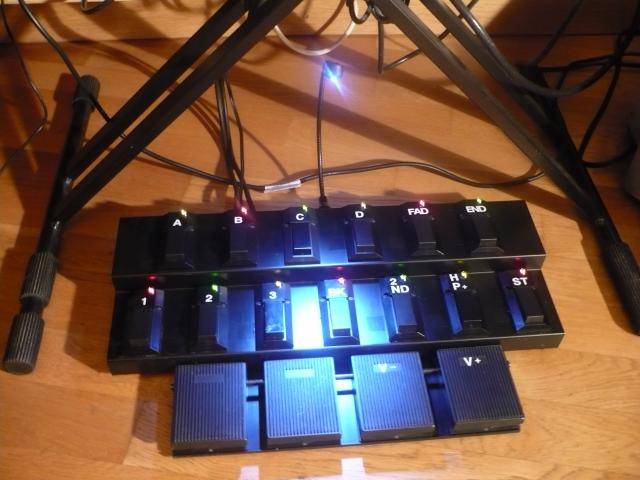

Un petit aperçu de mon pédalier FS13 ketron avec diodes au niveau des switchs + éclairage par led col de cygne branchée en XL4 à l'arrière du pédalier, donc démontable + 4 pédales additionnelle pour mon clavier midi 20 cavagnolo. Le tout formant un seul pédalier monobloc.
