MessagePosté le: Dim 8 Avr 2012 - 16:51    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Bonjour à tous,

comme promis, voici le TUTO du montage
de l'Emulateur de disquettes (USB) remplaçant le lecteur de disquette d'origine.

Afin de ne pas créer de sujet en double, ici ne sera traîté que le montage de l'appareil dans le SD8.

Vous pouvez trouver les détails de fonctionnement de l'appareil ici:

http://keyboards.leforum.eu/t7048-Remplacement-lecteur-Disquette-par-lecteu…


Bon, revenons à nos moutons:

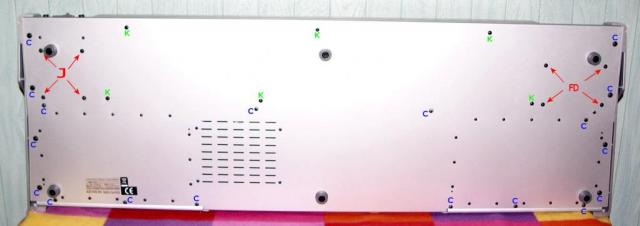

dépose du lecteur de disquette d'origine:


Merci Louguit pour la photo Wink

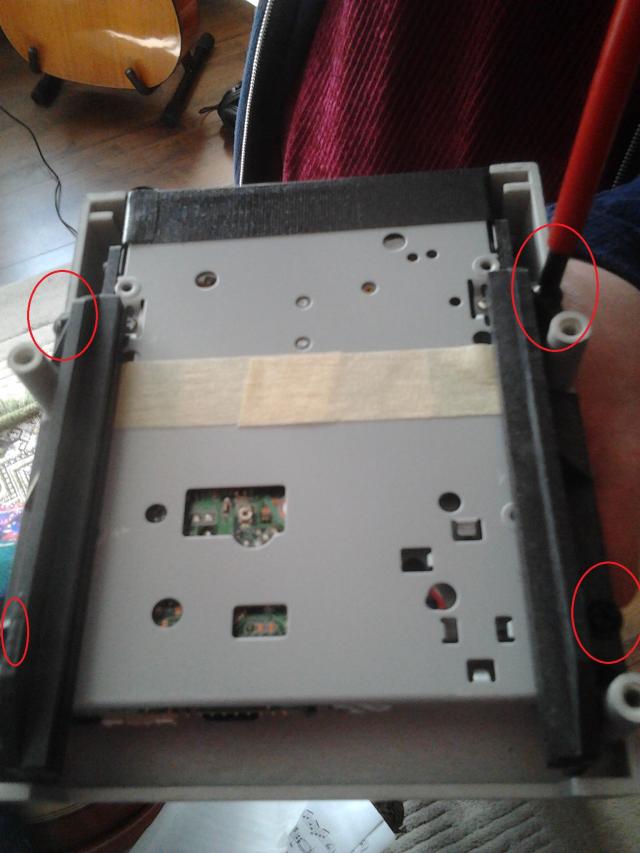

Support lecteur désolidarisé de l'instrument.

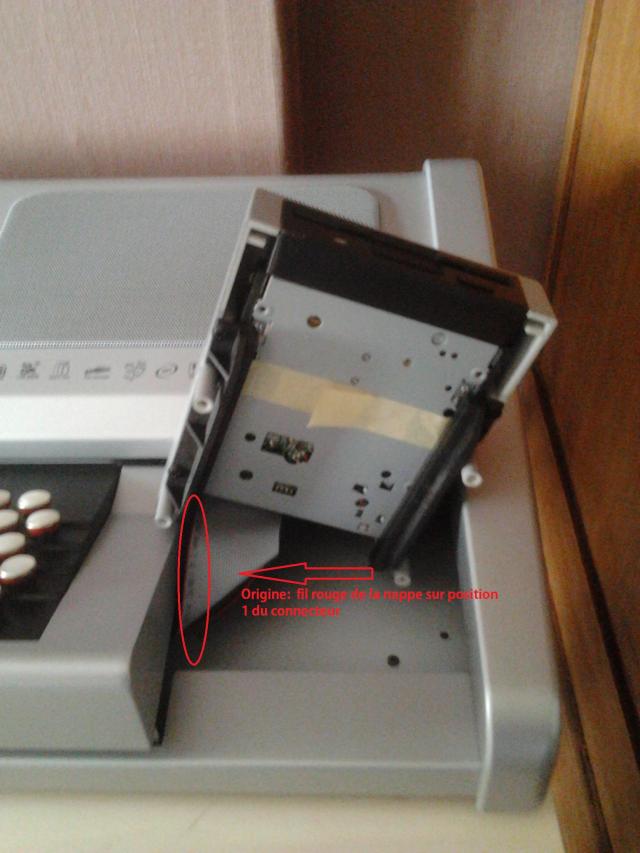

Repérez le sens de la nappe



retirez la nappe et le câble d'alimentation du lecteur

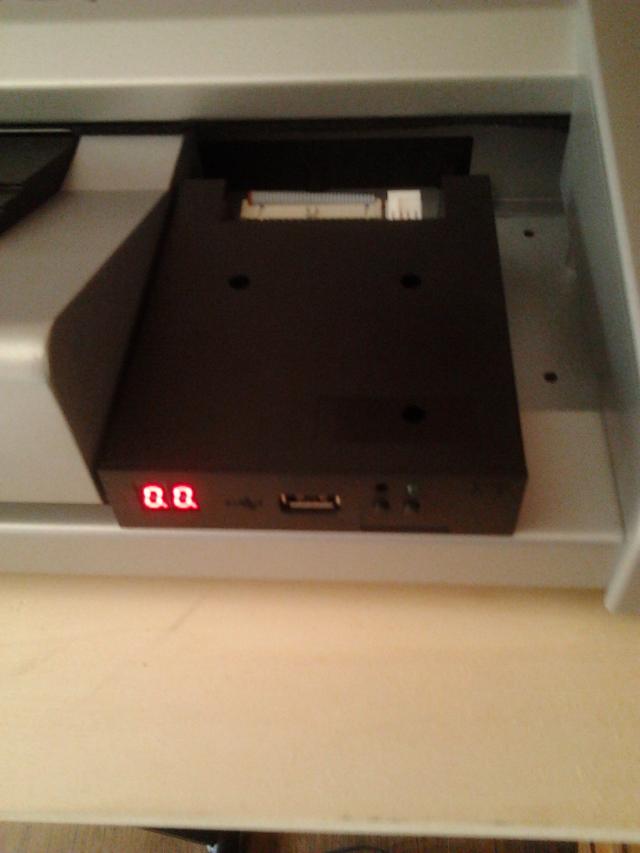

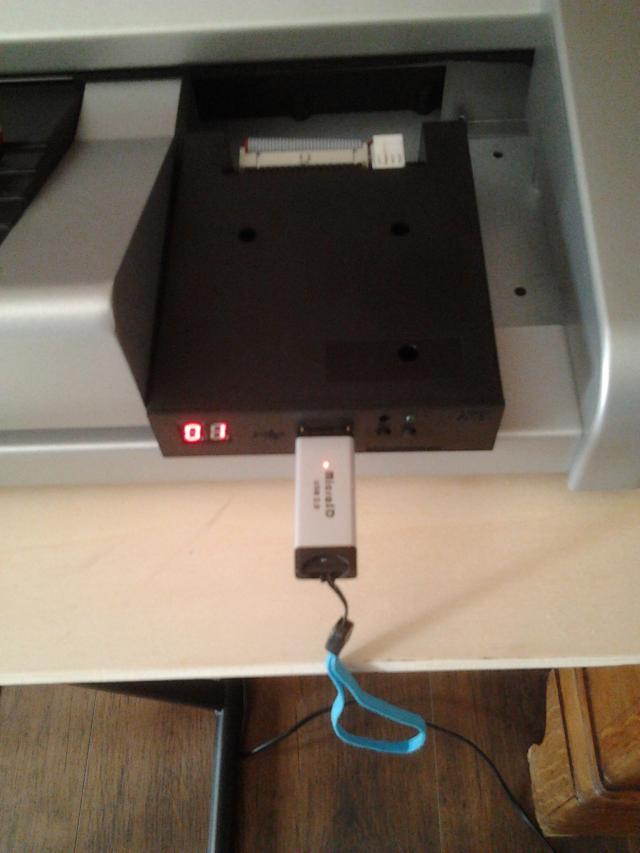

montage "à blanc" de l'émulateur ( pour test(s) )

Brancher la fiche d'alimentation ...

et la nappe...

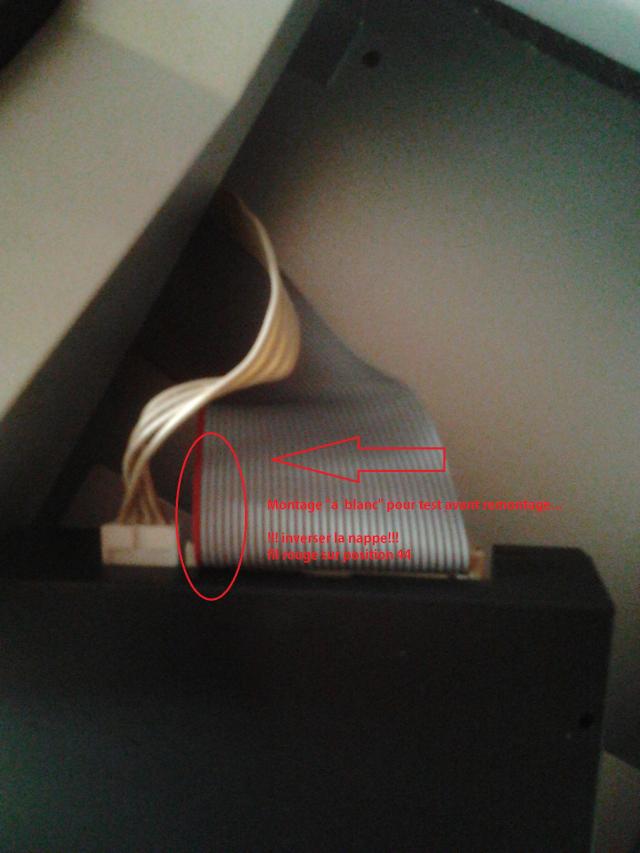

!!! inverser celle-ci d'1/2 tour par rapport au montage d'origine!!! fil ROUGE sur Pin 34!!
Roquegil, si tu me lis, c'est certainement de là que viennent tes soucis...:)

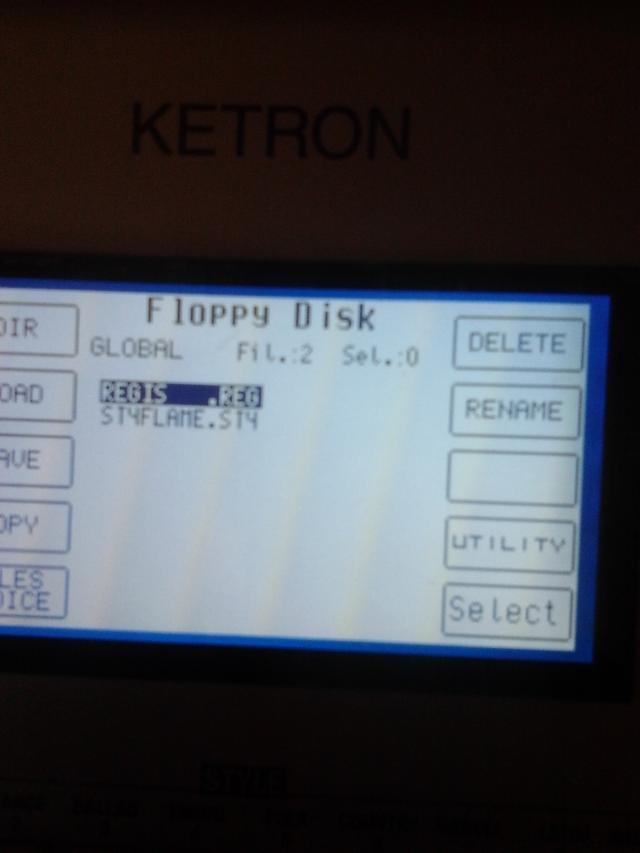

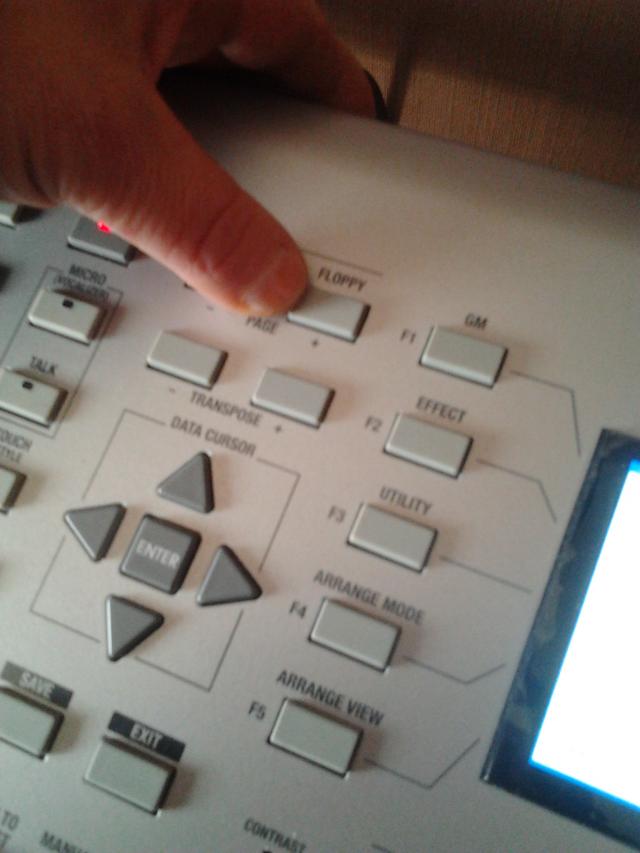

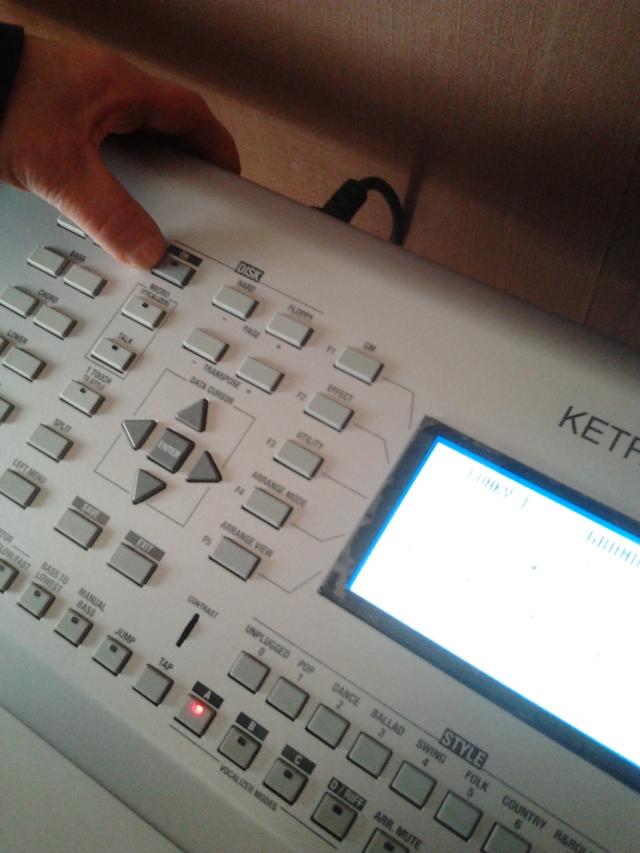

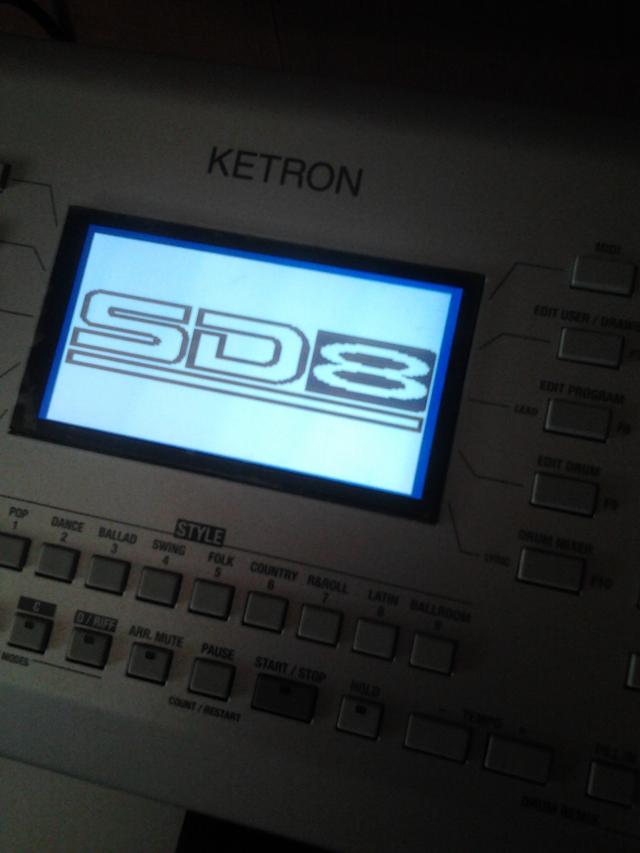

Tests de fonctionnement... copier,sauvegarder,enregistrer, lire...








.....




...tout est nickel

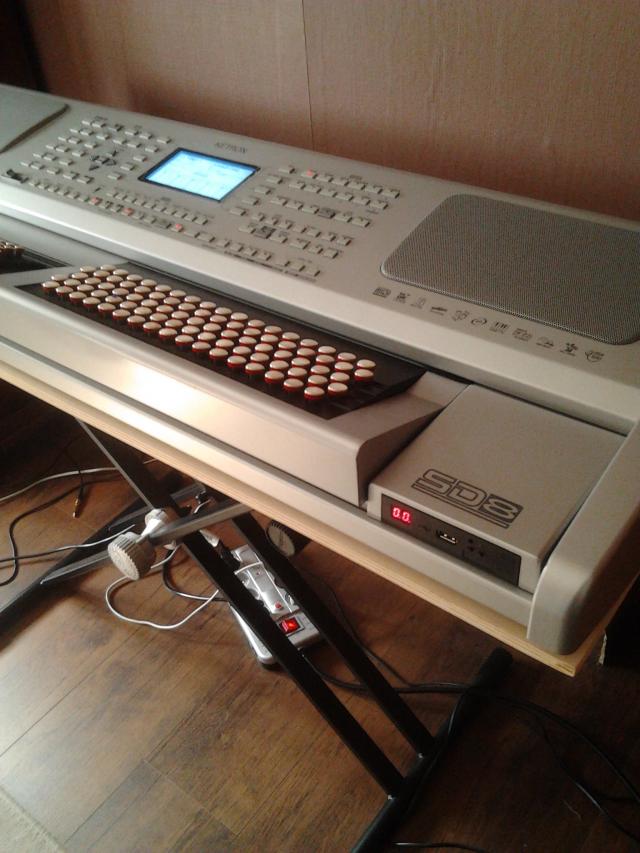

Remontage définitif

dépose couvercle et du rack de fixation du lecteur disquette et repose sur l'émulateur...





remontage  en sens inverse...



!!! inverser la nappe  d'1/2 tour par rapport au montage d'origine!!! fil ROUGE sur Pin 34!!






Le reste... là...


http://keyboards.leforum.eu/t7048-Remplacement-lecteur-Disquette-par-lecteu…


cassetete


Dernière édition par joellem le Mer 11 Avr 2012 - 21:00; édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Dim 8 Avr 2012 - 16:51    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 456
Département: LANDES

MessagePosté le: Dim 8 Avr 2012 - 17:30    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Super, super merci joellem pour ce retour d'expérience Okay
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
mumuki


Hors ligne

Inscrit le: 10 Avr 2008
Messages: 1 301
Département: 08

MessagePosté le: Lun 9 Avr 2012 - 07:52    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Alors là, mille mercis Joellem  Okay Okay Okay  super tuto, y'a plus qu'à. Encore merci.  Razz Razz
_________________
Oh... oui !!!
Revenir en haut
Visiter le site web du posteur
ChristW
Modérateur du KFC 2017

Hors ligne

Inscrit le: 11 Avr 2011
Messages: 3 159
Département: 57

MessagePosté le: Lun 9 Avr 2012 - 07:55    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Merci pour ce partage Okay Okay Okay Okay et ces explications bien détaillées

ChristW
_________________
La musique est le seul plaisir sensuel sans vice
Revenir en haut
joellem


Hors ligne

Inscrit le: 12 Mar 2011
Messages: 369
Département: Belgique

MessagePosté le: Lun 9 Avr 2012 - 19:13    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Embarassed ...Merci... Razz
Revenir en haut
pat44musique
Administrateur du KFC 2017

Hors ligne

Inscrit le: 16 Avr 2008
Messages: 7 462
Département: loire atlantique

MessagePosté le: Mer 11 Avr 2012 - 10:00    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Mr. Green ah bin voilà un tuto qu'il est beau merci Joëlle ....je pense que cela est aussi faisable pour le midjay ...ce ne serait pas une mauvaise idée Okay
_________________
la bonne humeur....c'est le début du bonheur ! ! !
Revenir en haut
Visiter le site web du posteur
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 781
Département: Côtes d'Armor

MessagePosté le: Mer 11 Avr 2012 - 12:49    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

 Merci Joellem pour ce partage Okay

  Bravo pour la réalisation!.....c'est super intéressant   Okay Okay Okay

  sancho

Revenir en haut
gilbert9


Hors ligne

Inscrit le: 07 Avr 2008
Messages: 161
Département: 38

MessagePosté le: Mer 18 Avr 2012 - 09:06    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Bonjour , merci pour ce tuto ça fonctionne très bien sur un sd8 .
Revenir en haut
musicaccor


Hors ligne

Inscrit le: 21 Aoû 2009
Messages: 1 543
Département: Moselle

MessagePosté le: Dim 22 Juil 2012 - 21:22    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Razz   Bonsoir Joellem,

  Merci pour ces superbes explications.  Je souhaiterais savoir si mon MS 40 Solton accepterait ce changement de lecteur
 de disquettes par un émulateur.

  Bien cordialement
_________________
Musicaccor
__________________________________
Le principe de la musique est de faire des notes avec des bruits de sons (perles du bac 2010 )
Revenir en haut
joellem


Hors ligne

Inscrit le: 12 Mar 2011
Messages: 369
Département: Belgique

MessagePosté le: Lun 23 Juil 2012 - 18:28    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Bonsoir,musicaccor ,
je n'ai aucune idée du fonctionnement sur un MS 40. Question
Mais à mon humble avis celà devrait fonctionner également...
Poses ta question dans la rubrique MS, peut-être  qu'un membre possédant un MS 40
a tenté ce montage.

Joellem
Revenir en haut
musicaccor


Hors ligne

Inscrit le: 21 Aoû 2009
Messages: 1 543
Département: Moselle

MessagePosté le: Lun 23 Juil 2012 - 20:22    Sujet du message: Emulateur de disquettes (USB) Répondre en citant

Razz Bonsoir Joellem et merci pour ta réponse.

  Je vais suivre tes conseils et poser ma question dans la rubrique MS. Je te tiendrai informé si j'obtiens satisfaction.

  Bonne soirée
_________________
Musicaccor
__________________________________
Le principe de la musique est de faire des notes avec des bruits de sons (perles du bac 2010 )
