Panne connection pédalier KETRON


Poster un nouveau sujet   Ce sujet est verrouillé; vous ne pouvez pas éditer les messages ou faire de réponses.    KEYBOARDS FAN CLUB France Index du Forum -> CLAVIERS ARRANGEURS KETRON -> Audya - Audya8 - Audya5 - Audya4
Sujet précédent :: Sujet suivant
Auteur Message
Lejeune


Hors ligne

Inscrit le: 10 Avr 2008
Messages: 689
Département: Belgique francophone

MessagePosté le: Lun 15 Juil 2013 - 19:51    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonsoir,

 Dimanche "THE DANSANT" surprise! Aurais-je enfoncé trop fort la prise du FSW dans la connexion de l'audya ?
Plus de réponses provenant du pédalier, embêtant pour les break(s) etc... mais surtout pour les sauts de pages des .txt de mes registrations.
J'avoue que pour une fois j'ai bien fonctionné aux midi-files (En jouant en même temps pour me dépanner car pas habitué de jouer comme ça!)
J'ai un ami technicien qui va contrôler mon pédalier, mais, je démonte l'Audya demain, car je soupçonne, vu l'enfoncement de la prise femelle de réception pédale FS, que des soudures sont à refaire. Si pas possible, je recontacte mon ami technicien pour m'éviter 280 km, soit 560km aller-retour, jusque chez Claude BOUSSARD (SAV France KETRON) @+, Claude
_________________
Claude (de Belgique.)
claude.lejeune@brutele.be
Revenir en haut
Publicité






MessagePosté le: Lun 15 Juil 2013 - 19:51    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Lun 15 Juil 2013 - 21:24    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Allo Claude, la prise du FS13 côté Audya est à manipuler avec précaution, c'est un point faible de cette interface, comme sur SD8 et XD8.... :|
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
ORGUA


Hors ligne

Inscrit le: 21 Oct 2011
Messages: 1 934
Département: 88

MessagePosté le: Mar 16 Juil 2013 - 07:17    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Hello Claude, j'ai également rencontré ce problème avec mon ancien SD1, c'est vrai que Ketron pourrait faire un effort sur le cette prise car elle n'est guère pratique avec toutes ces pinoches et ses 2 vis pour la serrer....Idem pour la pédale ,j'en suis à ma quatrième,c'est pas du plus costaud pour la scène Okay  J'espère que tu vas vite être dépanné car c'est galère de jouer de la sorte...Cordialement
_________________
L'humour est la forme la plus saine de la lucidité (J-BREL) Audya 76 touches-Bose L1type2-Tonematch-Roland FR1X
Revenir en haut
Visiter le site web du posteur
ChristW
Modérateur du KFC 2017

Hors ligne

Inscrit le: 11 Avr 2011
Messages: 3 158
Département: 57

MessagePosté le: Mar 16 Juil 2013 - 10:16    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Kikou Mr. Green

Perso je ne serre jamais les deux vis pour serrer les connectiques. Au moins en cas d'accroc, on n'arrache pqs tout.... Embarassed
_________________
La musique est le seul plaisir sensuel sans vice
Revenir en haut
Roméo_44


Hors ligne

Inscrit le: 03 Juin 2012
Messages: 579
Département: 44

MessagePosté le: Mar 16 Juil 2013 - 14:48    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour à tous
C'est une fragilité à laquelle j'ai fait remédier sous garantie une semaine après  l'acquisition. Il suffit de fixer une petite plaque à l'intérieur du châssis par deux vis et écrous  pour bloquer cette prise.
D'autre part, j'ai fixé l'Audya 4 et la FS13 dans une boite;  les liaisons audio côté Audya 4  restant branchées. Cela limite les manipulations hasardeuses.
à+
_________________
Faire de son mieux, c'est le mieux qu'on puisse faire !
danielromme@hotmail.fr
Revenir en haut
Lejeune


Hors ligne

Inscrit le: 10 Avr 2008
Messages: 689
Département: Belgique francophone

MessagePosté le: Mar 16 Juil 2013 - 16:28    Sujet du message: Prise connection FW13 - Audya Répondre en citant

 Merci pour les conseils, mais c'est mon 4ème Solton/Ketron doté de cette prise et jamais eu de problèmes.
 Par contre je retiendrai la solution de Roméo44.
Le pédalier a été testé sur un autre ketron et pas de prob, sauf qu'il me manque les deux petites tiges de fixation que je n'ai plus depuis longtemps (Jamais utilisées sur aucun des solton(s)/Ketron(s) que j'ai possédé, soit X4, X1, SD5 et Audya76.)
 Après avoir ouver l'Audya76t, c'est probablement la soudure de la masse ou autres de cette prise qui posent problème,
Comme il faut enlever la carte, je vais laisser faire le technicien que je connais car SAV BE en congé jusqu' au 20 août. (Faut pas tomber en panne!) C'est trop fragile cet AUDYA.
Si c'est plus grave je prendrai contact avec Claude Boussard (SAV France) Il m'a déjà dépanné.
Encore merci à ,tous pour vos précieux commentaires et @+ avec plaisir.
Bonne fion de semaine. Claude
_________________
Claude (de Belgique.)
claude.lejeune@brutele.be
Revenir en haut
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Mar 16 Juil 2013 - 17:26    Sujet du message: Panne connection pédalier KETRON Répondre en citant

bonjour

 oui, ça semble fragile Evil or Very Mad

 en ce qui me concerne, pour éviter un " accroc"   éventuel et pour que les connectiques (y compris les jacks) n'aient pas à supporter
le poids des câbles, je les   " scratch "   sur les pieds des stands (en laissant du mou au départ)

   vu comment c'est monté....on ne sait jamais.... Embarassed

   sancho
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Mar 16 Juil 2013 - 17:40    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Sages précautions Okay
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Mar 16 Juil 2013 - 21:20    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Roméo_44 a écrit:
Bonjour à tous
C'est une fragilité à laquelle j'ai fait remédier sous garantie une semaine après  l'acquisition. Il suffit de fixer une petite plaque à l'intérieur du châssis par deux vis et écrous  pour bloquer cette prise.
D'autre part, j'ai fixé l'Audya 4 et la FS13 dans une boite;  les liaisons audio côté Audya 4  restant branchées. Cela limite les manipulations hasardeuses.
à+


Allo Roméo, il serait intéressant de pouvoir jeter un oeil sur cette modification, une ou plusieurs photos seraient les bienvenues, si possible Okay

Cordialement
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
Lejeune


Hors ligne

Inscrit le: 10 Avr 2008
Messages: 689
Département: Belgique francophone

MessagePosté le: Mer 17 Juil 2013 - 13:17    Sujet du message: Problèmes de soudure Répondre en citant

 Nous avons donc démonté la carte et constaté que toutes les petites soudures verticales sont déssoudées, le technicien va remplacer la prise.
Nous avons aussi constaté que la prise provenant du pédalier serrait trop fort; nous la remplaçons aussi.
J'ai en effet constaté qu'il y avait moyen de mettre une petite languette métallique de 2mm d'épaisseur et max 1cm de hauteur juste au-dessus de la prise (A l'intérieur) soit assez large pour savoir perçer 2 petits trous pour fixer 2 petites vis. Cela empêchera le mouvement de torsion qui est possible actuellement. Comment les ingénieurs n'ont-ils pas pensé à ça depuis qu'ils utilisent ce procédé. Bref, je vais confectionner cette petite pièce, dès que possible soit vendredi quand j'aurai ma carte de retour. Encore merci à vous. Bonne fin de semaine et @+. Claude
_________________
Claude (de Belgique.)
claude.lejeune@brutele.be
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Mer 17 Juil 2013 - 13:44    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Merci Claude pour ton feedback, sera-t-il possible de photographier cette pièce avant et après montage s.t.p Question
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
Roméo_44


Hors ligne

Inscrit le: 03 Juin 2012
Messages: 579
Département: 44

MessagePosté le: Mer 17 Juil 2013 - 19:35    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour à tous
désolé du retard
ci-joint la photo de la pièce décrite plus haut
à+
_________________
Faire de son mieux, c'est le mieux qu'on puisse faire !
danielromme@hotmail.fr
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Mer 17 Juil 2013 - 19:52    Sujet du message: Panne connection pédalier KETRON Répondre en citant

j'la vois pas la pièce jointe Daniel Question
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
Roméo_44


Hors ligne

Inscrit le: 03 Juin 2012
Messages: 579
Département: 44

MessagePosté le: Mer 17 Juil 2013 - 20:19    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Coucou
j'ai cliqué sur image et suivi les indications qui ont suivi donc ????
je viens de t'envoyer un mail
à +
_________________
Faire de son mieux, c'est le mieux qu'on puisse faire !
danielromme@hotmail.fr
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Mer 17 Juil 2013 - 21:18    Sujet du message: Panne connection pédalier KETRON Répondre en citant

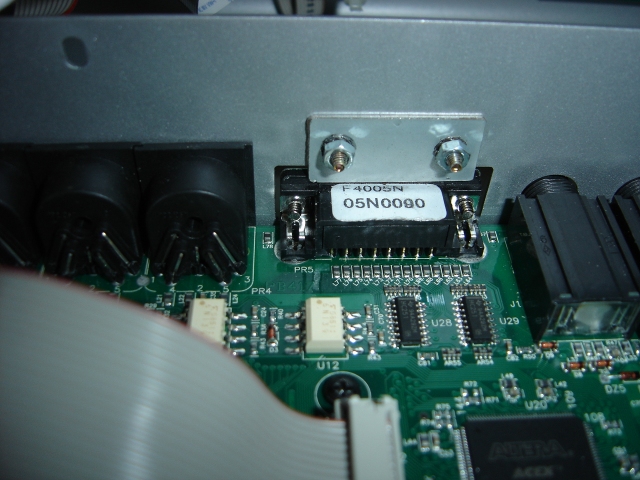

Bien reçue la photo Roméo, je la mets en ligne : Voici donc la pièce de renfort (vue de l'intérieur) qui réduit les contraintes mécaniques sur le connecteur foostswitch de l'AUDYA.



Merci Roméo pour cette astuce bien utile que je vais appliquer à mon arrangeur.
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
RABOZO
Invité

Hors ligne




MessagePosté le: Jeu 18 Juil 2013 - 07:52    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour,

En observant mieux le montage astucieux de Romeo, il m'est venue également l'idée que le connecteur interne de l'Audya ne protège pas plus contre l' éventualité de tirer, ce qui m'amène à penser qu'un double montage de plaquette soit nécessaire tant à l'extérieur qu' à l'intérieur "si possible".

Nous sommes là en présence d'un double cisaillement qui aurait les mêmes effets dans les deux sens.

Ce connecteur aurait du être fixé à la caisse tout simplement.

Cela dit, c'est dans le but de mieux protéger l'Audya du fait que le  de tirer sur le connecteur
lors d' une prestation pourrait avoir les mêmes conséquences que de pousser sur celui-ci.

Je pense que les concepteurs de cet instrument ne sont pas plus mécaniciens que musiciens.

Je pense "pour ma part" que sont des designers entre autre.

On ne pourrait se protéger de tout et si l'on veut faire le tour de toutes les pannes possibles et des problèmes de fonctionnement, il nous faudrait repenser l' instrument complètement.

Ce qui arrivent aux uns, ne pourrait forcément  arriver aux autres.
Cette possibilité à surement été envisagée lors de l' étude.
Et puis, ils comptent aussi sur un service après vente et les forums pour remédier aux divers problèmes que pourraient rencontrer les utilisateurs.

C'est pourquoi, il est important de signaler que le forum est d'une très grande utilité et une aide précieuse qui fait éviter aux utilisateurs d' instruments une dépense supplémentaire  et évite bien souvent une perte de temps et d' argent aux musiciens.

Heureusement qu' il y a aussi un bon service après vente compétent et efficace pour résoudre également les problèmes des utilisateurs.

Désolée d'avoir été assez longue mais je tenais à signaler que vous êtes les deux piliers qui permettent aux musiciens d'avancer ainsi que les constructeurs d' instruments.

Bonne journée à tous.
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Jeu 18 Juil 2013 - 09:36    Sujet du message: Panne connection pédalier KETRON Répondre en citant

RABOZO a écrit:
...
Ce connecteur aurait du être fixé à la caisse tout simplement.


Bonjour RABOZO (je préfère Rita... :| )

Je pense que fixer le connecteur sur la carcasse de l'AUDYA compliquerait les opérations de maintenance avec le risque d'arrachage du connecteur à l'ouverture du capot, de plus il serait nécessaire de mettre en oeuvre une nappe électrique qui serait sensible aux multiples parasites rencontrés sur scène.
En revanche la solution de Roméo n'hypothèque pas le démontage de l'instrument.

RABOZO a écrit:
...
Je pense que les concepteurs de cet instrument ne sont pas plus mécaniciens que musiciens.


Détrompe toi certains ingénieurs KETRON sont aussi d'excellents musiciens (francophone pour certain...)
Le développement d'un produit nécessite la prise en compte d'une multitude de paramètres et de contraintes (techniques et budgétaires) souvent ignorées du grand public.
KFC est lu par l'équipe KETRON, c'est important de le savoir aussi mais les évolutions surtout mécaniques ne sont pas faciles à mettre en oeuvre par retrofit qui nécessiterait le rappel en usine de tous les appareils vendus et en stock, en tenant compte des immobilisations induites cela n'est pas envisageable pour ce type de matériel.

J'ose espérer que KETRON prendra bien en compte ce souci et la manière dont il a été résolu par un membre de KFC, vive nous, vive KFC et vive les boutonneux

Cordialement

PS: tu sais Rita que ton profil comporte un nouveau champ "Instrument" qu'il me serait agréable de voir complété Okay
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
Lejeune


Hors ligne

Inscrit le: 10 Avr 2008
Messages: 689
Département: Belgique francophone

MessagePosté le: Jeu 18 Juil 2013 - 13:31    Sujet du message: Oroblèmes soudures Répondre en citant

 Ce pm, le copain m'a ramené la carte avec une nouvelle prise ad hoc neuve soudée sur la carte; C'est du solide. J'ai payé 25€. Merci les potes.
Le technicien m'a déconseillé la petite plaquette car, en cas de démontage risque de rupture si le technicien ne le voit pas.
Bref, son travail est vraiment très bien fais et c'est du costaud maintenant. Ca tient bien, faut y aller mollo quoi!
J'ai tout raccordé (Attention au raccord du LED avec fixation cavalier spécial à ergots très petits) j'ai tout fermé, raccordé le pédalier et test=IMPECCABLE!
Encore merci pour vos conseils et @+ avec plaisir. Vive ce site vraiment très intéressant. Claude
_________________
Claude (de Belgique.)
claude.lejeune@brutele.be
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Jeu 18 Juil 2013 - 13:42    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Super Claude , un problème de réglé Mr. Green
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
RABOZO
Invité

Hors ligne

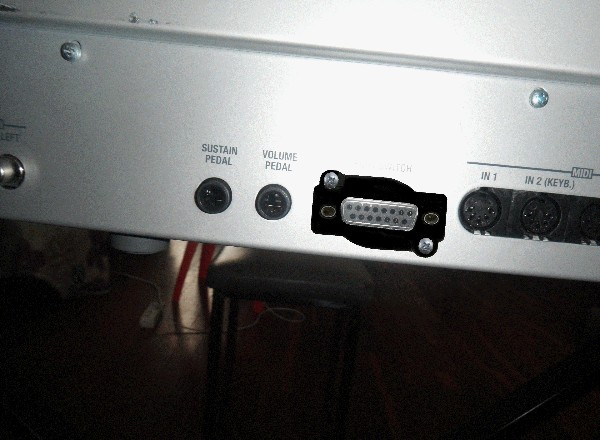

MessagePosté le: Jeu 18 Juil 2013 - 14:01    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour les amis, ici Rita.

Je ne voulais pas remettre en cause la solution proposée par Roméo que je trouve déjà pas mal mais simplement proposer de mettre en place par exemple une équerre qui serait collée sur le connecteur et fixée
au châssis comme l'a fait Roméo et ainsi cela ne bougerait plus .

Pas nécessaire de napper pour autant comme on faisait avant, on ne bouge à rien.

Bon, mon idée n'a pas retenu le publique, désolée d'être intervenue.

Ben si les ingénieurs de KETRON n'ont pas été aussi loin dans le développement de l'Audya
à ce niveau là, c'est qu'ils avaient peut être alors leur raison car si c'était un oubli , alors je ne les félicite pas.

pour le reste, je vais appliquer ma solution à mon Audya.

Je vais aussi compléter mon profil comme demandé.

Bonne journée.


Revenir en haut
Roméo_44


Hors ligne

Inscrit le: 03 Juin 2012
Messages: 579
Département: 44

MessagePosté le: Jeu 18 Juil 2013 - 15:30    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour Rita

Tu as peut être raison,et je suis toujours curieux de voir une photo des solutions réalisées .
j'attire ton attention sur la validité de la garantie de ton Audya !?!?

à+
_________________
Faire de son mieux, c'est le mieux qu'on puisse faire !
danielromme@hotmail.fr
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Jeu 18 Juil 2013 - 15:40    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Allo Rita, merci d'avoir complété ton profil, pourras-tu s.t.p nous montrer une photo de la solution que tu auras mise en oeuvre, ici chacun est libre de défendre ses opinions et comme il n'y a que les ânes qui ne changent pas d'idée je serai prêt à adopter la tienne Idea

Cordialement
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
RABOZO
Invité

Hors ligne




MessagePosté le: Jeu 18 Juil 2013 - 16:03    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour Roméo.

Mon Audya, je l'ai depuis juillet 2011 et jusqu'à présent, je n'ai jamais eu de problème.
Toutefois, lorsque le forum propose une solution comme c'est le cas ici, j'anticipe avant que le problème ne m'arrive. Ce qui me fait gagner du temps et de l'argent.

Même sans être collée, l'équerre tout contre le connecteur a pour but de retenir celui-ci dans les deux sens.

Si lors du démontage, le technicien ne voit pas la patte, c'est qu'il est aveugle puisqu'elle est facilement démontable.

Toutefois, je t 'annexe un modèle d'équerre de fixation au print et au châssis comme il se devrait être monté normalement d'origine.

Te souviens-tu de la sauvegarde du DD, la garantie tombe dès que l'on ouvre la caisse.

Dans ce cas, on a deux options, attendre de payer pour réparer et être dans le "pétrin" lors d' une prestation ou bien de sauvegarder ses intérêts en prenant les devants.

Personnellement, je préfère la 2ème solution. J'ai toujours fait comme cela durant ces deux années et mon Audya s'en porte bien.

Évidement, je réfléchis et me renseigne avant de faire quoi que ce soit sur mon synthé.

Ta solution de départ est très bonne  et c'est la principale.

Cela dit, je ne collerai pas l' équerre car je vais plutôt remplacer le connecteur avec une équerre ad hoc comme sur la photo et je n' aurai pas de soucis sur ce point.

Bonne journée.
Revenir en haut
RABOZO
Invité

Hors ligne




MessagePosté le: Jeu 18 Juil 2013 - 16:15    Sujet du message: equerre Répondre en citant

la voici
Revenir en haut
RABOZO
Invité

Hors ligne




MessagePosté le: Jeu 18 Juil 2013 - 20:02    Sujet du message: RENFORT POUR CONNECTEUR Répondre en citant

Bonjour,

En fait, cet après midi, j'ai acheté une plaque qui se fixe sur la partie extérieure de l'AUDYA
et j'ai simplement raccordé le connecteur à la plaquette ce qui me simplifié le travail puisque je n'ai pas du remplacer le connecteur sub-d.

Cette plaque vient de la firme DIGIKEY.

Je vous annexe une photo de mon montage.

Voilà qui est fait à la demande de Louguit et de Roméo.

A bientôt.

Revenir en haut
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Jeu 18 Juil 2013 - 20:26    Sujet du message: Panne connection pédalier KETRON Répondre en citant

 bonsoir Rabozo

 super ton idée  Okay

 Peux-tu mettre en ligne la référence de la pièce qui vient de la firme DIGIKEY.

 merci
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Jeu 18 Juil 2013 - 21:37    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Merci beaucoup Rita, super cette modification, attendons la référence cette pièce... Idea
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
RABOZO
Invité

Hors ligne




MessagePosté le: Jeu 18 Juil 2013 - 22:11    Sujet du message: PLAQUE DE FIXATION Répondre en citant

OK les amis,

voici un document dans lequel se trouvent toutes les références.

Pour ma part, j' ai préféré un connecteur intermédiaire pour éviter une contrainte quelconque sur celui du KETRON mais ceux qui veulent faire simple; trouveront une plaque de fixation métallique qui leur conviendront.

J' espère avoir répondu à votre  demande.

Je n' ai aucun mérite car les pièces se trouvent dans le commerce mais à Roméo qui si l' on avait pas autre chose pour résoudre ce problème à apporté une solution simple et peu coûteuse ainsi qu' efficace.

C'est la conjonction de toutes les idées de chacun qui vient à bout des problèmes que nous rencontrons à l'usage des instruments.

Je vous annexe le fichier de référence.     http://www.sendspace.com/file/799nll


A bientôt.

Rita.
Revenir en haut
RABOZO
Invité

Hors ligne




MessagePosté le: Jeu 18 Juil 2013 - 22:29    Sujet du message: PLAQUE DE FIXATION Répondre en citant

Voici également pour ceux qui n' arriveraient pas à ouvrir le ficher de référence
voici une photo d' une plaquette.




A présent, je vais aller me reposer.

A bientôt.

Rita
Revenir en haut
ORGUA


Hors ligne

Inscrit le: 21 Oct 2011
Messages: 1 934
Département: 88

MessagePosté le: Ven 19 Juil 2013 - 07:32    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Hello merci à tous pour ce feedback Okay
_________________
L'humour est la forme la plus saine de la lucidité (J-BREL) Audya 76 touches-Bose L1type2-Tonematch-Roland FR1X
Revenir en haut
Visiter le site web du posteur
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Ven 19 Juil 2013 - 08:15    Sujet du message: Panne connection pédalier KETRON Répondre en citant

bonjour Rabozo

    merci pour ces renseignements Okay

 la pièce que tu as montée sur ton Audya est-elle en matière plastique ou métallique  Question

 sancho
Revenir en haut
RABOZO
Invité

Hors ligne




MessagePosté le: Ven 19 Juil 2013 - 10:34    Sujet du message: PLAQUE Répondre en citant

Bonjour Sancho

C'est un capot qui protège  l' Adaptateur et l'Audya pour éviter toutes projections
Mais finalement, la plaquette que tu peux voir plus avant aurait un côté plus adapté au design
de l'Audya car elle est en métal gris également et est aussi efficace que mon montage.

Peut être aussi plus simple
.

Personnellement , si s' était à refaire, j' opterais pour cette solution
question d' encombrement lors de la mise en caisse pour le transport.

Références de la plaque métallique seule  1003-1744-ND DIGIKEY



Voici les références du kit avec capot.
PART NUMBERS - RoHS COMPLIANCE
PART NUMBERS  SC1554-ND DIGIKEY
QG PLASTIC PANEL MN

Cela dit, je n'incite personne à faire comme moi et si vous êtes sous garantie, je vous conseille de confier ce travail au S.A.V de KETRON comme l'a signalé Romeo.
A bientôt.
Revenir en haut
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Ven 19 Juil 2013 - 12:26    Sujet du message: Panne connection pédalier KETRON Répondre en citant


Merci pour ces infos Rabozo

   le but est de bloquer cette connectique de tous mouvements intempestifs.

   Ton idée est bonne.

   Je vais " usiner " (en matière plastique, épaisseur 0.5 mm au max ) une pièce semblable
à celle que tu présentes, la fixer par l'extérieur, ça devrait aller Mr. Green

  sancho



Revenir en haut
Lejeune


Hors ligne

Inscrit le: 10 Avr 2008
Messages: 689
Département: Belgique francophone

MessagePosté le: Ven 19 Juil 2013 - 19:35    Sujet du message: Prob de soudures Répondre en citant

 Je rappelle que cette fiche existait déjà sur presque tous les modèles solton et ketron que j'ai connus et c'est avec l'Audya que nous avons eu des problèmes.
je pense savoir pq? Avant les fiches du pédalier serraient beaucoup moins fort et les pédaliers étaient de marque Solton.
Chercher une marque sur les nouveaux pédaliers???
Y'en à plus. Bizarre non ?
Bref je trouve vos solutions très bonnes, mais ayant constaté que la fiche remplacée est beaucoup plus solide, comme sur mes claviers précédents, j'ai décidé de ne pas entreprendre de modification.
Si j'ai encore la même blague, je m'y résoudrai. Il est certain que l'Audya reste un appareil fragile.

Dernier exemple, avant d'opter pour les 128Mb RAM supplémentaires, aucuns bruits de fonds n'apparaissaient lors du raccordement d'un ou plusieurs écrans Via fiche spéciale USB (Prise VGA)

Depuis le changement, c'est la catastrophe. C'est franchement NUL, beaucoup tyrop bruyant. Black-out des ingénieurs suite à ce prob. Pas de solutions proposées par Ketron que je sache. Y'à bien un sujet sur le forum, mais tout le monde n'est pas technicien hélas! J'ose espérer que ce n'est pas suite à une mise à jour ?
Bref on fait avec quoi. Pourtant l'Audya bien utilisé est un formidable appareil, j'espère que le suivant n'aura pas autant de problèmes. C'est pourquoi j'attendrai qu'il fasse sa maladie avant d'en acheter un. Bon WE à tous, bonne musique et chant. Claude
_________________
Claude (de Belgique.)
claude.lejeune@brutele.be
Revenir en haut
Pino


Hors ligne

Inscrit le: 05 Avr 2010
Messages: 85
Département: Braine le chateau

MessagePosté le: Lun 22 Juil 2013 - 22:03    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour l'ami Claude, je suis content, tu as pu réparé ton problème,
et j'en prend note de faire très attention à la connexion du pédalier,
à bientôt, l 'mi
Amicalement
_________________
Pino de Belgique

LA MUSIC EST UN GRAND DIALOGUE DANS LA VIE
Y A PAS FIN
Revenir en haut
Pino


Hors ligne

Inscrit le: 05 Avr 2010
Messages: 85
Département: Braine le chateau

MessagePosté le: Lun 22 Juil 2013 - 22:07    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour Rita ,
Merci pour l'info pour la plaque pour renforcer le connecteur d'entrée du pédalier.
Amicalement
_________________
Pino de Belgique

LA MUSIC EST UN GRAND DIALOGUE DANS LA VIE
Y A PAS FIN
Revenir en haut
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Mar 23 Juil 2013 - 06:40    Sujet du message: Panne connection pédalier KETRON Répondre en citant

bonjour

concernant le renforcement du connecteur FS13 de l'Audya, attention aux problèmes de masse en ajoutant
une plaquette métallique

j'en ai parlé à notre SAV, il conseille d'être très vigilant sur ce point

sancho
Revenir en haut
pat44musique
Administrateur du KFC 2017

Hors ligne

Inscrit le: 16 Avr 2008
Messages: 7 462
Département: loire atlantique

MessagePosté le: Mar 23 Juil 2013 - 09:33    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Mr. Green salut à tous je viens de lire attentivement tout les post de ce sujet épineux et je constate que ce problème récurant de cette prise à encore fait une victime , étonnant que Ketron n'ai pas amélioré ce système pourtant signalé maintes fois ...Claude Boussard affirme avoir eu très peu de connecteurs à changer en 20 ans , le miens sur sd1 y compris lol

Bravo à Roméo et Rita pour leurs solutions , tout à été parfaitement résumé et à voir comment sera fixé le connecteur sur le Midjpro
_________________
la bonne humeur....c'est le début du bonheur ! ! !
Revenir en haut
Visiter le site web du posteur
Roméo_44


Hors ligne

Inscrit le: 03 Juin 2012
Messages: 579
Département: 44

MessagePosté le: Mar 30 Juil 2013 - 11:36    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour Rita
je viens de voir les pièces: c'est effectivement aussi: une solution !
à+
_________________
Faire de son mieux, c'est le mieux qu'on puisse faire !
danielromme@hotmail.fr
Revenir en haut
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Mar 30 Juil 2013 - 13:14    Sujet du message: Panne connection pédalier KETRON Répondre en citant

 bonjour à tous




  pour stabiliser la connectique en sortie Audya, voilà ce que j'ai fait

   - une petite plaquette en matière plastique de chaque côté, bien ajustée, un double face et hop ....  pas de perçage, pas d'effet masse
et ça ne bouge pas - c'est déjà plus sécurisant..... (en utilisant du double face transparent ....ça ne se verrait pas !...)

ça vaut ce que ça vaut, ça demande 20mn à réaliser.....

sancho
Revenir en haut
ORGUA


Hors ligne

Inscrit le: 21 Oct 2011
Messages: 1 934
Département: 88

MessagePosté le: Mer 31 Juil 2013 - 08:50    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Hello, bien le "système D" Sancho  Okay  Simple pas complexe, fallait y penser !
_________________
L'humour est la forme la plus saine de la lucidité (J-BREL) Audya 76 touches-Bose L1type2-Tonematch-Roland FR1X
Revenir en haut
Visiter le site web du posteur
marcou40


Hors ligne

Inscrit le: 04 Déc 2011
Messages: 666
Département: 40

MessagePosté le: Jeu 1 Aoû 2013 - 08:13    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonjour à tous !


  Rita pour avoir trouver une semelle métallique prête à l'emploi qui assure à la fois une finition professionnelle et la rigidité mécanique de l'ensemble.

  Sancho, pour trouver une deuxième solution "système D" plus discrète et qui est efficace.

Ensuite pour le retour de masse, je ne pense pas car d'après les photo la face métallique du connecteur ne semble pas être fixé sur le circuit; seule les broches sont soudées sur le circuit.
Je pense que si vous êtes bricoleur, il peut être judicieux de se fabriquer cette petite semelle sur une plaque d'aluminium (facilement usinable).

Si nous regardons les autres connecteurs, les prises MIDI ont peut être le même souci car elles sont soudées sans fixation mécanique mais à mon avis, les contraintes lors d'un branchement sont moins importantes que l'insertion de la fiche du pédalier et cela devrait poser moins de problème.

Sur le MIDJAY, la fixation du  connecteur pédalier  est mieux étudié car le connecteur est solidaire avec 2 vis sur circuit imprimé donc il n' y a aucune traction sur les soudures du connecteur chassis.

Pourquoi n'ont ils pas fait à l'identique pour  l'Audya ?
Je pense tout simplement que le sous traitant n'a pas le même fournisseur pour la prise 15 broches. En effet, en comparant le  module Audya et celui du MIDJAY, le modèle n'est pas le même.

 Marcou
_________________
Yamaha TYROS 5 - dgx-200 - Roland BK-7M - Ketron Midjay Plus

La musique donne une âme à nos cœurs, des ailes à notre pensée et un essor à l'imagination. extrait de pensée platonique ...
Revenir en haut
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Jeu 1 Aoû 2013 - 14:46    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Allo Marcou

 je suis de ton avis, il est facile de réaliser une plaquette allu de faible épaisseur, c'était d'ailleurs
  mon premier projet :

   c'était ça



  ne voulant ni percer, ni avoir de contact avec "la caisse", j'ai fait  au plus simple et au moindre risque Mr. Green

   pas vraiment joli...  mais efficace par rapport à ce que c'était Mr. Green
Revenir en haut
RABOZO
Invité

Hors ligne




MessagePosté le: Dim 4 Aoû 2013 - 08:07    Sujet du message: PEDALIER Répondre en citant

OK les amis,

En y regardant plus en détail, on peut encore rêver une légère amélioration du system p
en réduisant l'ensemble à deux rondelles M3 plates en acier de la taille d'une pièce de deux centimes d'euros collées aux dits emplacements et que cela n'y ferait aucune différence.
Après ça, il restera peut être la télé commande HF  HI..HI...
Mais surtout bien garder à l' esprit que l'Audya est un instrument de professionnels qui mérite tout de même qu' il soit présentable puisque la face avant de l'instrument se trouve toujours face au public.

La plaquette que j'ai proposée en tient compte.
Il faut garder à l'esprit qu'un montage pro, simple et propre donnera un meilleur résultat mieux garanti et une meilleure image du prestataire.
Ingénieux ne veut pas dire ingénieur.
Lorsque l'on anticipe, il faut toujours penser aux conséquences.
Pensez que ça ne sert à rien de refaire la roue.
La plaquette métallique vendue dans le commerce à été réalisée rien que pour cette raison là.

Alors pourquoi ducro se décarcasse t=il ?
Monsieur BOUSSART vous tiendra à peu près le même discourt.

Désolée pour m' être exprimée comme je le ressent mais il faut rester réaliste.
J'espère que vous ne m' en voudrez pas trop.
Personnellement, je préfère jouer que bricoler.
Ciao ciao.
A bientôt.
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Dim 4 Aoû 2013 - 13:05    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Allo les z'amis, depuis plusieurs années que j'utilise des machines KETRON (XD3, SD8, AUDYA4) je n'ai jamais rencontré de problème au niveau de la prise multibroches du pédalier. La seule différence est qu'aujourd'hui je chausse des lorgnons pour réaliser l'opération....
Quelque soit la solutions individuelle envisagée pour rigidifier l'assemblage il me semble vraiment important de garder à l'esprit que cela ne doit pas influer sur les opérations de maintenance, je pense notamment au démontage du capot qui aujourd'hui s'effectue sans indication particulière du coté de la prise "Footswitch".

Aujourd'hui il n'y a pas de risque de détérioration du capot ni du connecteur soudé sur la carte électronique.

Toute modification apportée ne doit pas alourdir les opérations de démontage préconisées par le constructeur sous peine (j'imagine...) de nullité de la garantie.
Par ailleurs le SAV n'aura pas forcément la connaissance des modifications matérielles apportées, notamment en cas de revente de l'instrument.

Moi ce que j'en dis..... :|
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
sancho


Hors ligne

Inscrit le: 03 Avr 2008
Messages: 769
Département: Côtes d'Armor

MessagePosté le: Dim 4 Aoû 2013 - 15:09    Sujet du message: Panne connection pédalier KETRON Répondre en citant

   Ho là là  Sad

    J 'espère ne pas  avoir froissé  RABOZO :triste

   je ne suis ni ingénieux ni ingénieur et pas prétentieux pour espérer refaire la roue !....

    de tous les arrangeurs Kétron que j'ai utilisé (serie MS,  XD 8 ou Midjay plus) , l'Audya est le seul
qui présente cette amplitude de mouvement au niveau de la connectique FS 13.

   sans doute qu'elle ne casserait jamais ......j'en prend soin.... mais un  " petit plus "  ne nuit pas Mr. Green

   j'ai d'ailleurs modifié ma première réalisation, la plaquette est en matière plastique de couleur grise (Idem Audya) et "englobe "
l'ensemble de la connectique. Facile à enlever si besoin et sans aucune trace    (sans télécommande !...)   Mr. Green






Revenir en haut
RABOZO
Invité

Hors ligne




MessagePosté le: Dim 4 Aoû 2013 - 18:34    Sujet du message: PEDALIER Répondre en citant

BONJOUR Sancho;

Désolée si j'ai fait quelques mécontents dans le public mais saches que je n'ai  pas eu l'intention de te faire le moindre reproche. Chacun fait comme il lui plait.

En effet, je suis les deux et sans prétention tout comme toi mais je pense que le bon sens doit avoir la première place.

Saches que le plastique et la colle ne remplaceront  jamais le métal et les vis.

Devant un projecteur, ton montage je tiendra pas longtemps à moins que tu ne te produises pas sur scène et cela dit, ton montage finira bien par se décoller un jour où tu ne t'y attendras pas.

Le plus comme tu le dis, c'est de faire ce qu' il faut pour ne pas y revenir à plusieurs reprises sur l'ouvrage.
A te lire, tu en es déjà à ta deuxième intervention et je sais que tu devras encore y revenir.

Comprends bien que lorsque l'on se prends dans le câble du pédalier relié au synthé en marchant vite comme c'est souvent le cas en représentation , la traction est énorme  et arrache le connecteur d'une puissance telle que tu ne peux imaginer.

Je ne me permettrai pas de t'en faire le développent mathématique et je sais de quoi je parle.
Les Tyros eux sont en plastique et sont très fragiles et risquent à tous moments d'être dépareillés
et à l'inverse, si tu y plaçais des accessoires en métal, ce ne serait pas le connecteur mais le tyros lui même qui serait détruit.

Heureusement que l'Audya est en alu alors il faut respecter la chaine de fabrication.

Finalement, ta solution n'est bonne que si tu te trouvais en difficulté lors d' une prestation mais ici ce n'est pas le cas et prévenir, c'est déjà guérir.

Enfin, tout le monde et toi aussi sait que le mieux nuit toujours au bien.

Il faut faire ce qu'il faut et rien de plus.

Restons quand même amis et courtois même si nos avis sont divergeant.

Ciao Amigo Sancho.
Revenir en haut
marcou40


Hors ligne

Inscrit le: 04 Déc 2011
Messages: 666
Département: 40

MessagePosté le: Dim 4 Aoû 2013 - 19:15    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bonsoir à tous !

Votre débat est intéressant !
Je comprends notre amie Rabozo qui milite pour un choix "professionnel" d'une semelle métallique à fixer avec des vis.
Néanmoins notre ami Sancho, présente une solution moins professionnelle mais discrète et qui peut s'enlever au besoin sans pour autant faire apparaître des trous.
Pour un problème, il n'y a pas qu'une solution mais il peut y avoir des solutions.
Ensuite c'est une question d'efficacité, d'esthétique et de choix à adapter en fonction de l'appareil mais attention aux bêtises !
Le vrai fautif dans l'histoire est Ketron qui n'a pas su rendre plus solidaire son connecteur sur le circuit imprimé sur un appareil professionnel.

Finalement, connaissant le problème, pour ceux qui n'ont rien fait en attendant la fin du débat,  il faudra éviter de brancher/débrancher  brutalement cette prise et de faire attention de ne pas trébucher sur le fil (mettre un cache fil fixé sur le sol peut rendre de grand service ).  Okay

Bonne soirée à tous !
Marcou



_________________
Yamaha TYROS 5 - dgx-200 - Roland BK-7M - Ketron Midjay Plus

La musique donne une âme à nos cœurs, des ailes à notre pensée et un essor à l'imagination. extrait de pensée platonique ...
Revenir en haut
LouGuit
Co-Administrateur du KFC 2017

Hors ligne

Inscrit le: 03 Avr 2008
Messages: 8 265
Département: LANDES

MessagePosté le: Dim 4 Aoû 2013 - 21:57    Sujet du message: Panne connection pédalier KETRON Répondre en citant

Bien, je crois que tout est dit sur ce sujet... Je le clos Wink
_________________
SD2 vA²
Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 06:53    Sujet du message: Panne connection pédalier KETRON

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Ce sujet est verrouillé; vous ne pouvez pas éditer les messages ou faire de réponses.    KEYBOARDS FAN CLUB France Index du Forum -> CLAVIERS ARRANGEURS KETRON -> Audya - Audya8 - Audya5 - Audya4 Toutes les heures sont au format GMT + 1 Heure
Page 1 sur 1


Sauter vers:


Portail | Index | creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
smartDark Style by Smartor
Powered by phpBB © 2001, 2017 phpBB Group
